电子皮带秤的组成

电子皮带秤是一种用于连续动态计量固体物料重量的设备。其主要由以下部分组成：

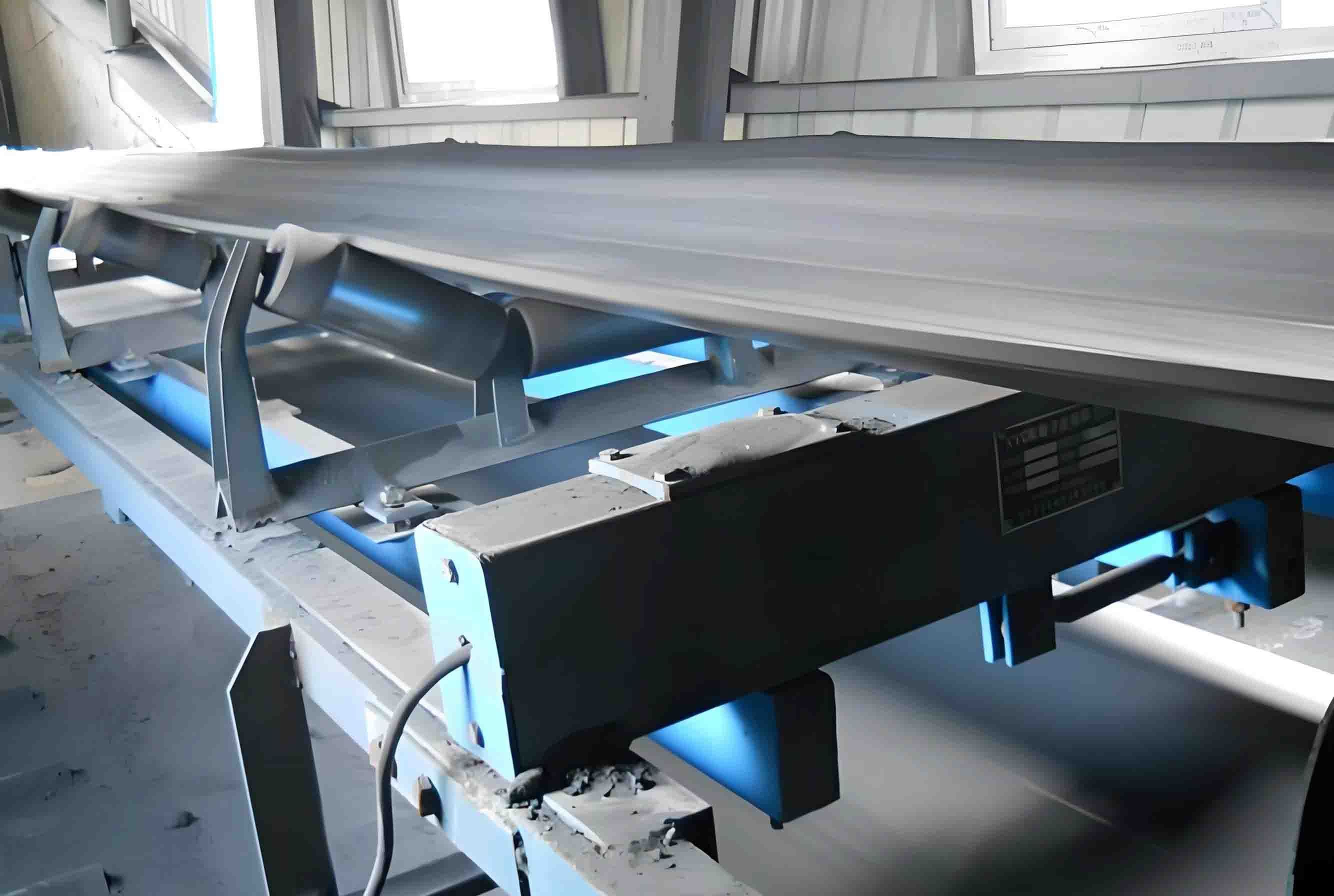

1.称重桥架和秤架：它们安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量，并通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。

2.称重传感器：它是电子皮带秤的核心部件，负责检测皮带上的物料重量，并将其转换成电信号。

3.速度传感器：它通常连在大直径测速滚筒上，提供一系列脉冲，每个脉冲代表一个皮带运动单元，脉冲的频率与皮带速度成正比。

4.称重显示器：它接收来自称重传感器和速度传感器的信号，通过积分运算处理这些信号，得出瞬时流量值和累计重量值，并进行显示。

5.皮带：它负责将物料从出料口输送到称重区域。

6.信号采集、处理与控制单元：它负责将传感器采集到的信号转换成数字信号，并完成数字信号的处理，显示称量结果。

电子皮带秤的工作原理是利用称重传感器感知负荷重量，并将其转换为电信号，经过数字信号处理器的处理和计算，最终形成数字显示结果。
